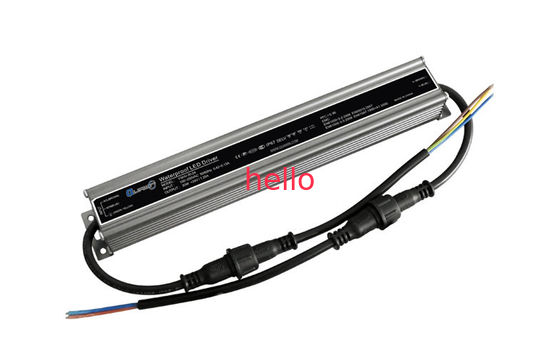

C.C. constante impermeável 15V do circuito 40w do motorista do diodo emissor de luz da tensão Ip67

Folha de especificação

Modelo

QW150-026-AW (nota 1)

Saída

Tensão avaliado

15VDC

Escala da corrente de saída

0 ~ 2.6A

Poder avaliado

40W

Ondinha e ruído (máximos) (nota 2)

150mVp-p

Tolerância da tensão

±3.0%

Linha regulamento

±1%

Regulamento da carga

±1.0%

Instalação, tempo de elevação

1500ms 80ms/230VAC, 2000ms 80ms/110VAC

Sustente o tempo

50ms/230VAC na carga máxima, 25ms/110VAC na carga máxima

Entrada

Escala da tensão

90~264VAC

Eficiência da escala de freqüência (nota 3)

47~63Hz

86,0%

Corrente da C.A.

0.50A ~ 0.17A

Corrente do Inrush

Começo frio em 45A/230VAC, entrada em Ta: começo 25℃ frio.

Corrente do escapamento

﹤0.5mA em 230VAC, entrada 60Hz

Proteção

Proteção atual

o limite atual constante de ±1% (tipo de limitação atual), recupera após o problema defeituoso
é removido

Sobretensão

110% ~ 130% (tensão interrompida, repower de O/P sobre a recuperar)

Sobrecarga

130% ~ 150% (tensão interrompida, repower de O/P sobre a recuperar)

Curto-circuito

O modo do soluço, recupera automaticamente depois que o problema defeituoso é removido

Proteção de relâmpago
(Alternativa)

Tubo de descarga do gás automaticamente aberto à descarga, repower sobre a recuperar

De temperatura excessiva

85℃±10℃ (tensão, re-poder interrompidos de O/P recuperar sobre)

Ambiente

Ambiente de trabalho (nota 4)

-40℃ ~ +70℃

Umidade de trabalho

Não-condensação do RH de 20~90%

Ambiente do armazenamento &
Umidade

-45℃~+80℃

Temperatura. Coeficiente

±0.05%℃ (0~50℃)

Vibração

10 ~ 500Hz, 2G 10min. /1cycle, período para 60min. cada um ao longo de X, Y, machados de Z

Segurança & compatibilidade electrónica

Standard de segurança

EN-61347-1, EN61347-2-13, IP67, testes de ROHS, projeto referem UL8750

Tensão de Withstand

I/P-O/P: 3KVAC, IP-FG: 1.5KVAC, OP-FG: 500VAC

Resistência do isolamento

I/P-O/P IP-FG OP-FG: 100M Ohms/500VDC/RH de 25℃/70%

Emissão da compatibilidade electrónica

Conformidade a EN55015: 2007, EN61547: 1995+A1: 2000; EN61000-3-2: 2006;
EN61000-3-3: 2008

Imunidade da compatibilidade electrónica

Conformidade a EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11

Outro

Esperança de vida (nota 5)

≥50000Hrs (25~30℃)

Nenhum consumo de potência da carga

≤1.0W

MTBF (nota 6)

minuto de 250K horas, MIL-HDBK-217F (25℃)

Dimensão (nota 7)

248*36*29 milímetro (L*W*H)

Embalagem (nota 8)

40pcs/carton

Peso

0.4Kg/pcs/40pcs/CTN

Notas

Todo o parâmetro é medido na temperatura normal (+25 ~ +28℃)

1. A tensão avaliado pode ser personalizada, como 18V/27V… pode ser personalizada

2. A ondinha & o ruído são medidos em 20KHz da largura de faixa usando um 12" par-fio torcido terminada com uns 0,1 F &
capacitor da paralela 47uf (na carga máxima)

3. A eficiência mediu na tensão da saída máxima, e no 230VAC com carga máxima, se com 110VAC a eficiência
será abaixado 1% ~ 2%; Trabalhando 1~2 horas, a eficiência será mais altamente 0,5% ~ 1% do que a fase inicial

4. Esta série pode trabalhar -45 ~ -50℃ (na carga máxima), se a necessidade relacionou o parâmetro nos contactam.

5. Isto medido em 120VAC, carga de 80% ~85% com temperatura ambiental sobre +25℃~+30℃, a temperatura exterior do alojamento com +55℃ ou assim.

6. Isto medido em 120VAC, carga de 80% ~85% com temperatura ambiental sobre +25℃~+30℃, a temperatura exterior do alojamento com +55℃ ou assim.

7. Mais detalhes consideram o seguinte esboço mecânico.

8. O método da embalagem 18pcs não é apropriado para motoristas conduzidos com conector impermeável
