| Lugar de origem: | China |
| Marca: | Enargy |
| Número do modelo: | MD60-12S24 |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiation |
| Tempo de entrega: | 1-8 semanas |
| Termos de pagamento: | negociação |
| Habilidade da fonte: | 15000Pcs/week |
| Realçar: | adaptador médico do poder |
||
|---|---|---|---|

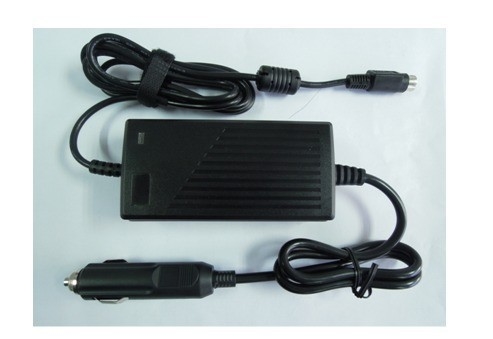

A fonte de alimentação médica 60W escolhe o adaptador MD60-12S24 da saída DC-DC
Características chaves
Escala de tensão de entrada: 9~32Vdc
Avaliação da saída: 60W
Eficiência elevada: 86%
Regulamento de tensão: ≤±1%
Regulamento da carga: ≤±3%
Baixo ripple&noise: ≤240mV
procurar um caminho mais curto a proteção
Saída sobre a proteção da tensão
Saída sobre a proteção atual
Sobre a proteção da temperatura
Natural esfrie
RoHS complacente
Avaliação chama-retardada UL94V-0
Vista geral do produto
Este uso do adaptador de DC-DC avançou tecnologias do processamento, do controle e de empacotamento do poder para fornecer a rentabilidade do desempenho, da flexibilidade, da confiança e de um componente maduro do poder. O interruptor de alta freqüência fornece a densidade de poder superior o de baixo nível de ruído e a eficiência elevada.
Características elétricas
Características da entrada
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Escala de tensão de entrada |
9 |
24 |
32 |
VDC |
|
|
Corrente de entrada máxima |
|
|
14 |
A |
tensão de entrada 12Vdc 6A transiente output |
|
perda de poder da Nenhum-carga |
|
|
2 |
W |
|
|
Eficiência |
|
86 |
|
% |
Vin=12Vdc, Io=2.5A, Ta=25℃ |
Características de saída
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Avaliação da saída |
|
|
60 |
W |
Vin=9-32Vdc |
|
Escala da tensão da saída |
23,52 |
24 |
24,48 |
VDC |
Vin=9-32Vdc |
|
Escala da corrente de saída |
0 |
|
2,5 |
A |
|
|
Regulamento de tensão |
|
|
±1 |
% |
|
|
Regulamento da carga |
|
|
±3 |
% |
|
|
Ondinha & ruído |
|
200 |
240 |
milivolt |
Entrada avaliado, carga máxima, uma largura de faixa de 20 megahertz |
|
Tempo de elevação de ligação |
|
|
50 |
Senhora |
Carga máxima, 10%~90% Vout |
|
Capacidade de saída |
|
|
2200 |
μF |
|
|
Overshoot da tensão da saída |
|
|
±5 |
% |
|
Características da proteção
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Sobre a proteção da tensão |
26,4 |
28,8 |
31,2 |
VDC |
Soluço. |
|
Procurar um caminho mais curto a proteção |
|
|
10 |
mΩ |
Soluço |
|
Sobre a proteção da temperatura |
|
|
|
|
Auto recuperação |
|
Saída sobre a proteção atual |
6 |
|
7,5 |
A |
|
Características gerais
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
MTBF |
500 |
|
|
KHrs |
TR-NWT-000332; carga de 80%, 300LFM, 40℃ Ta |
|
Peso |
|
350 |
|
g |
|
Características ambientais
|
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Temperatura de funcionamento |
0 |
|
+40 |
℃ |
|
|
Temperatura de armazenamento |
-40 |
|
+85 |
℃ |
|
|
Humidade relativa |
0 |
|
90 |
% |
|
|
Altura |
|
|
3000 |
m |
|
|
Método Refrigerando-para baixo |
|
|
|
|
Refrigerar natural |
|
Chama - categoria retardadora |
|
|
|
|
UL94V-0 |
Esboço mecânico
Length×width×heigth: 119×61×35 (milímetro), 4.69×2.4×1.38 (dentro)
Designações do conector
|
Código do conector |
Função |
|
CON1 |
linha 24Vdc potência de saída |
|
Linha potência de saída da C.C., comprimento 1.5m, 16AWG, anel do ímã, 4pin saída, vara mágica |
|
|
CON2 |
linha eléctrica da entrada 12-32Vdc |
|
Comprimento 600mm, 14AWG, fusível 20A interno |
