| Lugar de origem: | China |
| Marca: | Meanwell |
| Certificação: | CE,ROHS, TUV, UL |
| Número do modelo: | RS-35 escolhem a fonte de alimentação do interruptor da saída |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Empacotamento do padrão da exportação |
| Tempo de entrega: | 5-7 trabalho dias após ter recebido o depósito |
| Termos de pagamento: | À saída da fábrica |
| Habilidade da fonte: | 30000pcs/month |
| Dimensão: | 99*82*36mm (L*W*H) | Embalagem: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
|---|---|---|---|
| Tipo de produto: | Adaptador do poder do interruptor da série de Meanwell RS-35 | TENSÃO DC: | 3.3V, 5V, 12V, 15V, 24V, 48V |
| Proteção de sobrecarga: | modo do soluço de 110%~150%, auto-recuperação (150% ~190% para RID-125-1205/2405) | Umidade de trabalho: | 20 ~ não-condensação do RH de 90% |
| Standard de segurança: | UL60950-1, TUV EN60950-1 aprovado | temp de trabalho.: | -25 ~ +70 (refira “Derating a curva”) |
| Realçar: | o poder superior conduziu a fonte de alimentação,levou luz de alimentação. |
||

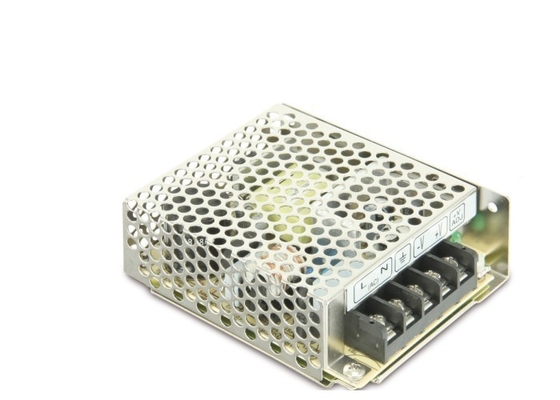

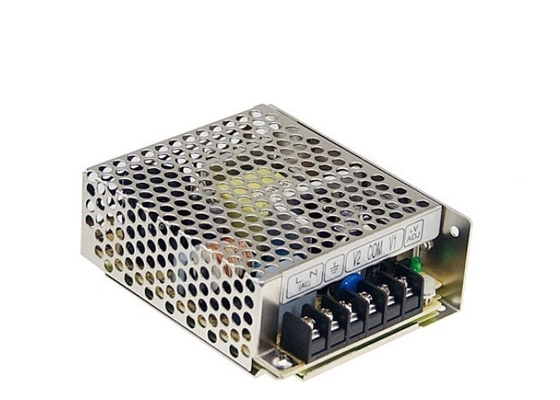

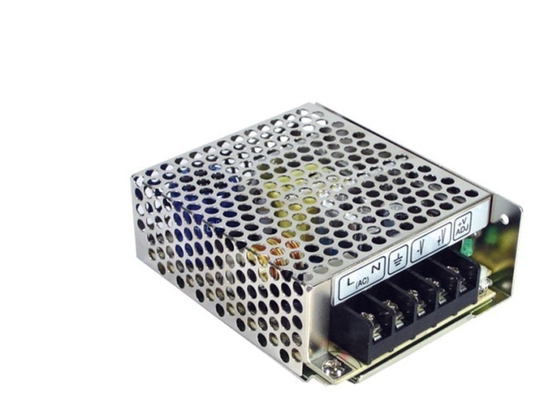

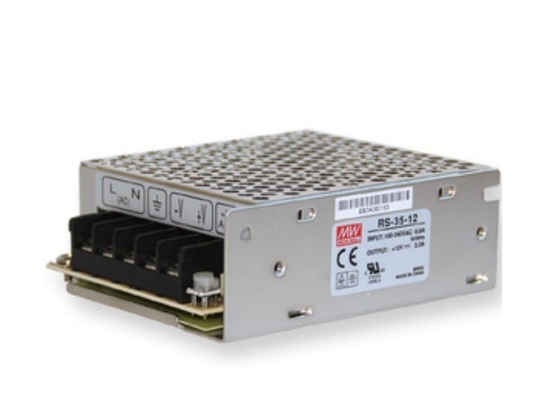

tensão da constante do motorista 12V RS-35 do diodo emissor de luz da fonte de alimentação do diodo emissor de luz da C.C. da C.A. 35w
Características incluidas da fonte de alimentação do interruptor da série RS-35 de G3:
1. Série entrada/completa da C.A. universal
2. Proteções: Curto-circuito/sobre a carga/sobre a tensão
3. Refrigerar pela convecção do ar livre
4. Indicador do diodo emissor de luz para o poder sobre
5. 100% testes da queima da carga máxima
6. Nenhum consumo <0>
de potência 7. da carga. Todos os 105 capacitores eletrolíticos de utilização da longa vida Célsio
8. Impulso do Withstand 300VAC entrado para 5 segundo
9. Alta temperatura do funcionamento até 70
10. Teste de vibração do Withstand 5G
11. Eficiência elevada, longa vida e confiança alta
12. 3 anos de garantia
Adaptador do poder do interruptor da C.A. da série de Meanwell G3:
RS-15/RS-25/RS-35/RS-50/RS-75/RS-100/RS-150
RD-35/RD-50/RD-65/RD-85/RD-125
RID-50/RID-65/RID-85/RID-125, RT-50/RT-65/RT-85/RT-125
RQ-50/RQ-65/RQ-85/RQ-125
Detalhes rápidos:
| 35W - Única saída | ||||
| Modelo não. | Saída | Tol. | R&N | Effi. |
| RS-35-3.3 | 3.3V, 0~7.0A | ±3% | 80mV | 76,5% |
| RS-35-5 | 5V, 0~7.0A | ±2% | 80mV | 80,5% |
| RS-35-12 | 12V, 0~3.0A | ±1% | 120mV | 84,5% |
| RS-35-15 | 15V, 0~2.4A | ±1% | 120mV | 86,0% |
| RS-35-24 | 24V, 0~1.5A | ±1% | 200mV | 88,0% |
| RS-35-48 | 48V, 0~0.8A | ±1% | 200mV | 88,5% |
Especificações gerais:
| Modelo não. | RS-35 RD-35 |
| Escala de tensão de entrada da C.A. | 85~264VAC, 120~373VDC |
| Corrente do inrush da C.A. (máximo) | 36A em 230VAC |
| Escala de ajuste da C.C. |
±10% pelo potenciômetro para a única saída; CH1 -5%~+10% pelo potenciômetro para a saída múltipla |
| Proteção da sobrecarga | modo do soluço de 110%~150%, auto-recuperação (150% ~190% para RID-125-1205/2405) |
| Sobre a proteção da tensão | tensão avaliado da saída de 115%~135%, modo do soluço, auto-recuperação |
| Tensão de Withstand | I/P - O/P: 3kVAC, I/P - FG: 1.5kVAC, O/P - FG: 0.5kVAC, 1 minuto |
| Temperatura de trabalho | -25~+70°C (refira a curva derating para modelos diferentes) |
| Vibração |
10~500Hz, 5G 10min. ciclo de /1, período por 60 Min. cada um ao longo de X, Y, machados de Z |
| Standard de segurança | UL60950-1, TUV EN60950-1 aprovado |
| Padrões da compatibilidade electrónica |
EN55022 classe B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35~150W) |
| Conexão | Bloco terminal para a entrada e a saída |
| Dimensão (LxWxH) (milímetro) | 99x 82x 36 |
| Caso não. | 932A |
| Embalagem | 45pcs /14.0kg |
NOTA:
1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e em 25 celsius da temperatura ambiental.
2. A ondinha & o ruído são medidos em 20MHz da largura de faixa usando um 12" par-fio torcido terminada com um capacitor 0.1uf & 47uf paralelo.
3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga.
4. A linha regulamento é medida da baixa linha à linha alta na carga avaliado.
5. O regulamento da carga é medido 0% a carga avaliada 100%.
6. A fonte de alimentação é considerada um componente que seja instalado em um equipamento final. O equipamento final deve ser reconfirmado que ainda encontra diretrizes orientadoras da compatibilidade electrónica. Para a orientação em como executar estes testes da compatibilidade electrónica, você pode referir da “o teste compatibilidade electrónica de fontes de alimentação componentes” ou contactar nossas vendas.
Fonte de alimentação do interruptor da C.A. de Meanwell de nossa gama de produtos:
Série de G3
Série do NE
Série do SE
Série de LRS
Seus inquéritos são altamente bem-vindos!
