Lugar de origem: | China |
Marca: | Meanwell |
Certificação: | CE,ROHS, TUV, UL |
Número do modelo: | APC-25 escolhem a fonte de alimentação do diodo emissor de luz da saída |
Quantidade de ordem mínima: | Negociável |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Empacotamento do padrão da exportação |
Tempo de entrega: | 5-7 trabalho dias após ter recebido o depósito |
Termos de pagamento: | À saída da fábrica |
Habilidade da fonte: | 30000pcs/month |
temp de trabalho.: | -30 ~ 70℃ | vibração: | 10 ~ 500Hz, 2G 10min. /1cycle, período para 60min. cada um ao longo de X, Y, machados de Z |
---|---|---|---|
TEMPERATURA DO ARMAZENAMENTO., UMIDADE: | -40 ~ +80℃, 10 ~ RH de 95% | Temperatura. COEFICIENTE: | ±0.2%/℃ (0 ~ 50℃) |
Umidade de trabalho: | 20 ~ não-condensação do RH de 90% | Standard de segurança: | UL8750 (à exceção de APC-25-350), CSA-C22.2 no. 250.0-13 (somente para APC-25-700&1050) aprovou; o p |
Tensão de Withstand: | I/P-O/P: 3KVAC | Resistência do isolamento: | I/P-O/P: Ohms de >100M/RH de 500VDC/25℃/70% |
Realçar: | levou luz de alimentação.,driver de luz LED |

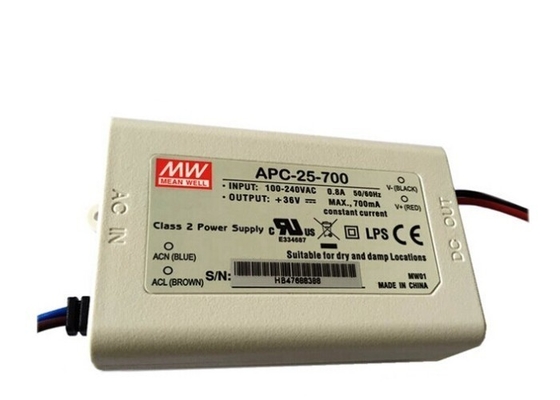

Motorista constante APC-25-700 do diodo emissor de luz da série 20w do APC da corrente da fonte de alimentação do diodo emissor de luz
Características da série do AP (12-35w escolhem a fonte de alimentação do diodo emissor de luz da saída):
1. Série entrada/completa da C.A. universal
2. Caixa plástica inteiramente isolada
3. Proteções: Curto-circuito/sobrecarga () de APV somente/sobre a tensão
Modo constante da tensão para a série de APV
Modo atual constante para a série do APC
4. Projeto IP30
5. Impulso do Withstand 300VAC entrado por 5 segundos (APV/C-25/35)
6. Classe LPS de 2 motopropulsores/passagem (à exceção de APC-25-350 & de APC-35-350/500)
7. Classe do isolamento II, nenhum F.G.
8. Refrigerar pela convecção do ar livre
9. teste da queima da carga máxima de 2100%
10. Baixo custo, confiança alta
11. Apropriado para a iluminação do diodo emissor de luz e aplicações moventes do sinal
12. 2 anos de garantia
APC-25 25W escolhem características da fonte de alimentação do interruptor da saída:
1. Fonte de alimentação atual constante do modo
2. Série entrada/completa da C.A. universal
3. Impulso do Withstand 300VAC entrado por 5 segundos
4. Proteções: Curto-circuito/sobre a tensão
5. Caixa plástica inteiramente isolada
6. Tamanho pequeno e compacto
7. Refrigerar pela convecção do ar livre
8. Projeto IP30
9. 100% testes da queima da carga máxima
10. Apropriado para a iluminação do diodo emissor de luz e aplicações moventes do sinal
11. Baixo custo/altamente confiança
12. 2 anos de garantia
Fontes de alimentação da série do AP:
Série de APV:
Única fonte de alimentação do diodo emissor de luz da saída: APV-12 série, APV-16 série, APV-25 série, série APV-35
Série do APC:
Única fonte de alimentação do diodo emissor de luz da saída: APC-12 série, APC-16 série, APC-25 série, série APC-35
Os detalhes rápidos de APC-25 25W escolhem a fonte de alimentação do diodo emissor de luz da saída:
Série APC-25 (modo de C.C.) | ||||
Modelo não. | Saída | Io Tol. | R&N | Effi. |
APC-25-350 | 25~70V, 350mA | ±8% | 300mV | 83% |
APC-25-500 | 15~50V, 500mA | ±8% | 300mV | 83% |
APC-25-700 | 11~36V, 700mA | ±8% | 300mV | 83% |
APC-25-1050 | 9~24V, 1050mA | ±8% | 300mV | 83% |
Especificações de AP-25:
Modelo não. | APC-25/35 | |
Escala de tensão de entrada da C.A. | 90~264VAC; 127~370VDC | |
Corrente do inrush da C.A. (máximo) | Começo frio, 45A em 230VAC | |
Sobre a proteção da tensão | tensão avaliado da saída de 110%~145% | |
Tensão de Withstand | I/P-O/P: 3kVAC | |
Temperatura de trabalho | -30~+70celsius (refira a saída que derating a curva) | |
Vibração |
10~500Hz, 2G ciclo de /1 de 10 minutos, período por 60 minutos cada um avante X, Y, machados de Z |
|
Standard de segurança | UL8750 aprovado (à exceção de APC-25-350&APC-35-350/500); O projeto refere TUV EN60950-1 |
|
Padrões da compatibilidade electrónica | EN55022 classe B, EN61000-3-2 classe A, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 |
|
Conexão | Entrada | UL avaliado, 18AWGx2C (15cm) |
Saída | UL avaliado, 18AWGx2C (15cm) | |
Dimensione (LxWxH) (milímetros) | 84x 57x 29,5 |
NOTA:
1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
2. A ondinha & o ruído são medidos em 20MHz da largura de faixa usando um 12" par-fio torcido terminada com um capacitor 0.1uf & 47uf paralelo.
3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga.
4. Derating pode ser precisado sob a baixa tensão de entrada. Verifique por favor a característica estática para mais detalhes.
5. A fonte de alimentação é considerada como um componente que seja operado em combinação com o equipamento final. Desde que o desempenho da compatibilidade electrónica será afetado pelo
a instalação completa, os fabricantes de equipamento finais deve recuperar o direito à diretriz orientadora da compatibilidade electrónica na instalação completa outra vez.
a unidade 6.The não pôde ser apropriada para iluminar aplicações em países de UE. Verifique por favor com suas autoridades locais para ver se há o uso possível da unidade.
Folha de dados da série APC-25:
